반입, 설치 및 선택사양

Attenttion FOR & V-BELT Reducer

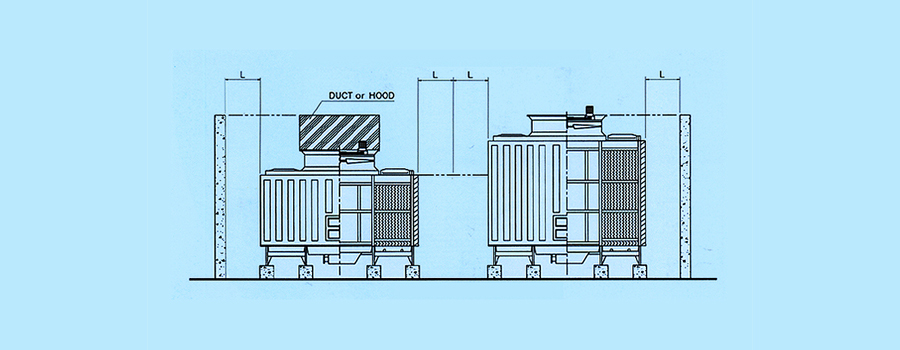

Cooling tower 설치시 주위와 탑체와의 간격은 아래와 같이 최소 거리를 유의하여 주십시오.

설치시 주의 사항

1. 1(L)치수

   - 100R/T이상 : 2.0m 이상

   - 120R/T ~ 125R/T 2.5m 이상

   - 200R/T ~ 400R/T 3.0m 이상

   - 500R/T 이상 3.5m 이상

   A) 좌측표의 L치수는 장해물이 완전히 매워진 경우이며, 개구부가 있으면 개구율에 따라 L치수는 변화 할 수 있습니다.

   B) 순환 공기의 재순환을 방지하기 위하여 위 그림과 같이 닥트를 설치하여 주십시오.

V-BELT REDUCER 운전방법

1. A운전 전의 벨트조정

   벨트는 냉각탑 조립이 끝나면 대개 조정되어 있지만 초기운전 단계에서 늘어나는 경향이 있으므로 어느 부분이 느슨해 졌는지 체크해 봐야한다.

2. B시동 후와 시동중의 벨트조정

   시동중에 벨트가 늘거나거나 닳아 없어질 수 있으므로 벨트 장력을 체크하고 다음과 같이 조정해야 한다.

   (1) 가동후 하루나 이틀 후에 반드시 체크하고 필요하면 적절한 조치를 취해야 한다.

   (2) 정상적인 사용시에는 처음 조정 후에 한 달, 내지 두 달 후에 조사해도 충분하다. 하지만 개별적인 경우에 따라서는 조정하기 위한 체크 일정을 잡아야 한다.

3. C시동 후의 멈춤

   겨울철에는 사용하지 않는 기간이 길어지므로 벨트 늘어짐을 방지하기 위하여 필요 없는 텐션(조이는 것)은 풀어 놓는다.

OPTION 사양

아래의 사양은 OPTION 사항으로 정비운전시에 유용하게 적용된다.
